USB-C 3.7V mini latausmoduuli

Tuotetiedot

USB-C 3,7V mini latausmoduuli on erittäin pienikokoinen litiumakkujen latauskortti, joka on suunniteltu 3,7 V Li-ion- ja LiPo-akkutyyppien turvalliseen ja tehokkaaseen lataukseen. Moduuli sopii erinomaisesti kompakteihin elektroniikkaprojekteihin, kuten älykelloihin, puettaviin laitteisiin, mikrokoopteri- ja dronemalleihin, IoT-laitteisiin sekä muihin akkukäyttöisiin ratkaisuihin, joissa tila on rajallinen. USB-C -syöttöliitäntä tekee moduulin integroinnista helppoa nykyaikaisten virtalähteiden ja latureiden kanssa.

Latausalgoritmina käytetään vakiovirta–vakiojännite-tilaa (CC/CV), jonka latausjännite on 4,2 V erittäin tarkalla ±1 % toleranssilla. Tämä suojaa akkua ylilataukselta ja auttaa pidentämään kennon käyttöikää. Latausvirta on enintään 600 mA, mikä tarjoaa hyvän tasapainon latausnopeuden ja akunkeston välillä pienissä litiumakuissa. Moduulissa on lisäksi lämpötilan mukaan säätyvä latauksen rajoitus, joka vähentää ylikuumenemisen riskiä pitkäkestoisessa käytössä ja suljetuissa koteloissa.

Syväpurkautuneita akkuja varten USB-C 3,7V mini latausmoduulissa on noin 2,8 V tasolla toimiva esilataus (trickle charge) -kynnys. Tämä palauttaa liian tyhjäksi purkautuneen akun hallitusti takaisin käyttökelpoiselle jännitetasolle ja pienentää akkuvaurioiden riskiä. Moduuli tukee myös automaattista uudelleenlatausta: kun akkujännite laskee latauksen jälkeen, lataus käynnistyy uudelleen automaattisesti, jolloin akku pysyy mahdollisimman täydessä varauksessa esimerkiksi varavirtalähteissä ja laitteissa, jotka ovat pitkään valmiustilassa.

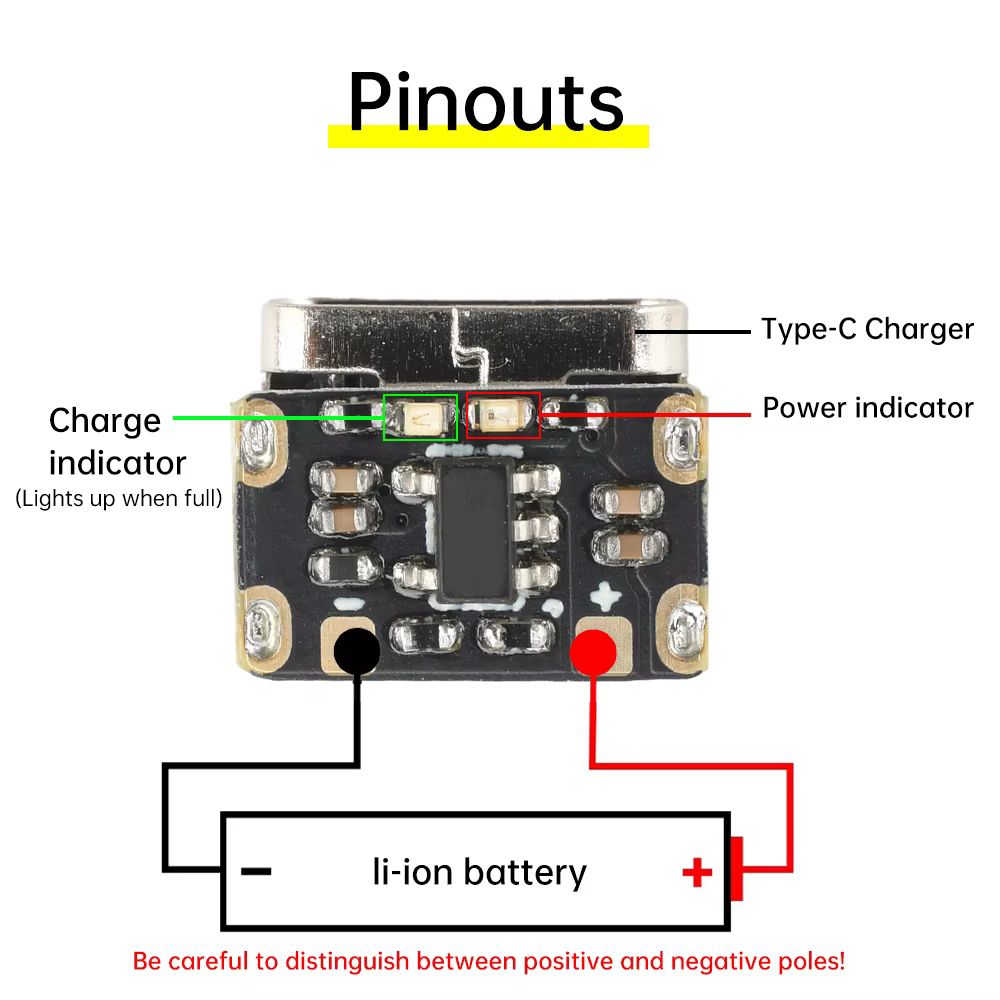

Latausmoduulin koko on vain noin 10 × 7,5 × 5,2 mm, joten sen voi upottaa suoraan piirilevylle tai jopa tavallisen USB-C–latausjohdon liitinpään sisälle, jos suunnittelussa halutaan äärimmäisen tiivis toteutus. Yksinkertainen kytkentä – akulle selkeä plus- ja miinusliitäntä ja syöttö jännitteelle USB-C-liittimen kautta – tekee moduulista käytännöllisen valinnan prototyypeistä aina pieniin sarjatuotantoihin asti.

USB-C 3,7V mini latausmoduuli on oikea valinta, kun tarvitset pienen, teknisesti kehittyneen 3,7 V litiumakkujen latausratkaisun, jossa yhdistyvät tarkka 4,2 V latausjännite, 600 mA latausvirta, automaattinen uudelleenlataus, esilataus syväpurkautuneille akuille ja lämpösuojattu CC/CV-lataus yhdellä kompaktilla piirillä.
