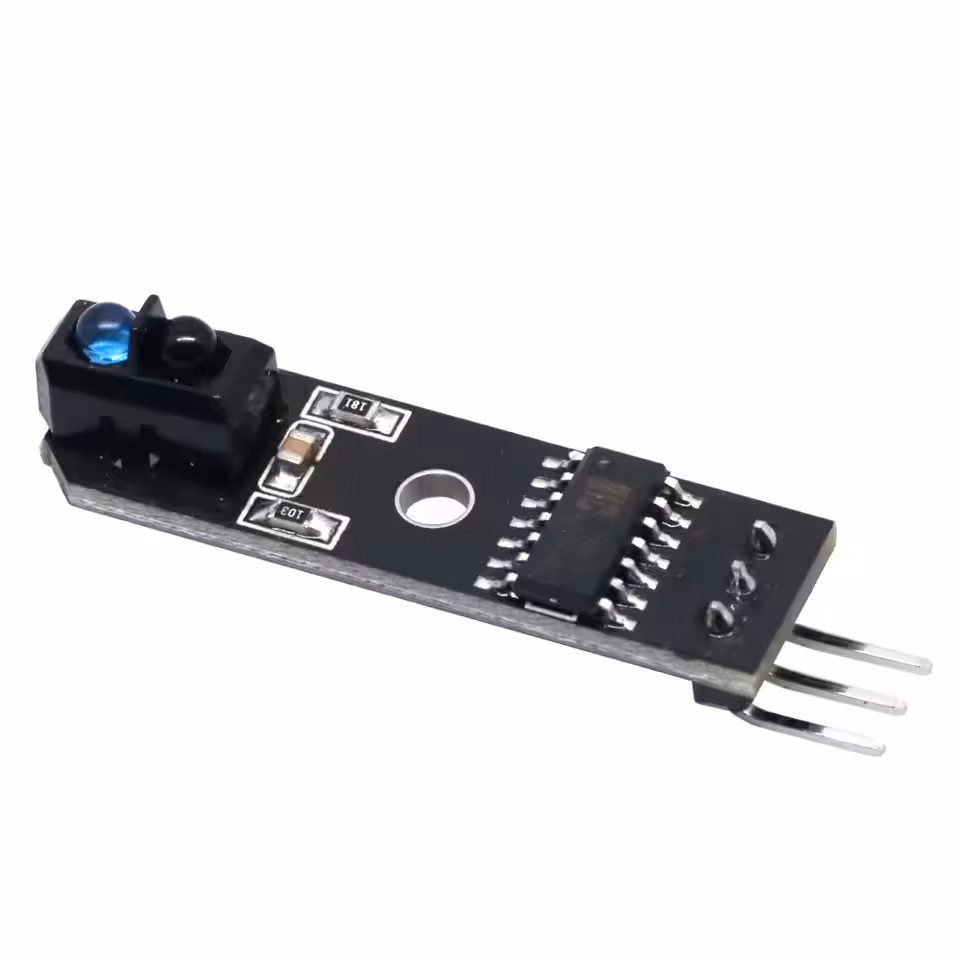

TCRT5000 IR heijastusanturi

Tuotetiedot

TCRT5000 IR heijastusanturi on kompakti ja helppokäyttöinen infrapunaheijastukseen perustuva anturimoduuli, joka soveltuu erinomaisesti kohteiden tunnistamiseen, mustan ja valkoisen viivan seurantaan sekä erilaisiin automaatio- ja robotiikkaprojekteihin. Anturi lähettää infrapunavaloa ja tunnistaa takaisin heijastuvan säteilyn, minkä perusteella moduuli antaa digitaalisen ulostulosignaalin. Tämä tekee siitä käytännöllisen valinnan esimerkiksi Arduino-, ESP32- ja muiden mikrokontrolleriprojektien kanssa käytettäväksi.

Moduuli käyttää TCRT5000-infrapunaheijastusanturia, jonka tunnistusetäisyys on noin 1–25 mm. Kun anturin edessä ei ole riittävän hyvin heijastavaa kohdetta, vastaanotin pysyy pois päältä ja moduulin ulostulo on matala. Kun kohde osuu tunnistusalueelle ja heijastaa infrapunavaloa riittävästi takaisin, vastaanotin aktivoituu ja moduulin digitaalinen lähtö vaihtuu korkeaksi. Sisäänrakennettu merkkivalo helpottaa anturin toiminnan tarkistamista käytännön kytkennöissä.

TCRT5000 IR heijastusanturia voidaan käyttää esimerkiksi sähkömittarin pulssien lukemiseen, paperin tunnistamiseen laitteissa, esteiden havaitsemiseen sekä viivanseurantarobottien mustavalkoisen linjan tunnistukseen. Digitaalinen lähtö antaa yksinkertaisen 0/1-signaalin, joten moduuli on helppo liittää suoraan mikrokontrollerin digitaaliseen tuloon ilman monimutkaista signaalinkäsittelyä.

Anturin käyttöjännite on 5 V, ja kytkentä tapahtuu kolmen liitännän kautta. VCC liitetään 5 voltin käyttöjännitteeseen, GND virtalähteen maahan ja OUT digitaaliseen signaalituloon. Pienikokoinen 3,5 cm × 1 cm piirilevy sekä kiinnitysreikä tekevät moduulista helpon asentaa osaksi omia elektroniikka-, robotiikka- ja automaatioprojekteja. Yksittäisen moduulin paino on noin 4,5 grammaa, joten se sopii myös kevyisiin ja tilaa säästäviin rakenteisiin.
